9Cr2Mo
化學成份:
　　碳C:0.85～0.95；
　　鉻Cr:1.70～2.10；
　　錳Mn:0.20～0.35；
　　鉬Mo:0.20～0.40；
　　鎳Ni:≤0.25；
　　磷P:≤0.025；
　　硫S:≤0.025；
　　硅Si:0.25～0.45
熱處理工藝
　　1、球化退火：790~810℃加熱，650~670℃℃等溫，≤500℃出爐空冷；
　　2、淬火：加熱溫度=880~900℃，淬火冷卻：根據不同的工件結構，不同的要求，可以采用水、PAG淬火液、油等冷卻介質。
　　注：此材料為典型的Cr2系冷軋輥用鋼。
應用舉例

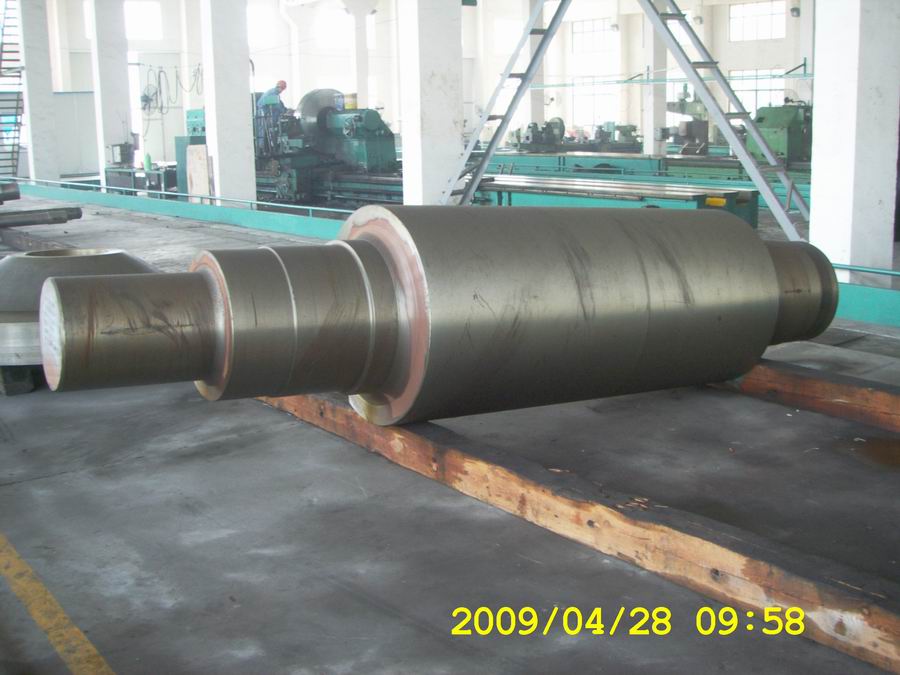

　　冷軋工作輥,用作工作輥或支承輥。冷軋輥直徑:≤300mm時,輥身表面硬度范圍HS≥95、90～98、80～90,其相應有效淬硬層厚度分別為≥6、8、10:301～600mm時,為≥10、12、15:601～900mm時,為≥8、10、12。輥頸硬度范圍HS=30～55
