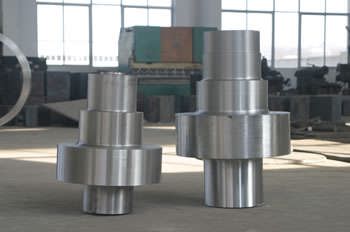

34CrNiMo6高強度齒輪鋼鍛件,因其優(yōu)良的綜合力學(xué)性能,廣泛用于制造飛機航空發(fā)動機的齒輪鋼、凸輪軸及連桿等重要零件.

　　化學(xué)成份(%):

　　C碳 :0.34

　　Si硅 :0.25~0.30

　　Mn錳 :0.5

　　Mo鉬 :0.2

    Cr鉻 :1.5

　　Ni鎳 :1.55

　　力學(xué)性能:

　　34CrNiMo6材料經(jīng)調(diào)質(zhì)處理后,硬度為36～40HRC,抗拉強度σb為1 100 MPa,伸長率δ為12%,沖擊韌度值ακ為8kg/cm2

　　熱處理:

　　34CrNiMo6其調(diào)質(zhì)工藝為850 油淬580度回火
